DHCP服务与配置实验

【实验目的】

1.了解DHCP服务器为客户机分配IP地址的过程。

2.掌握Linux下DHCP服务器的安装和设置方法

【实验器材】三台安装Linux系统的计算机，一台集线器，网线

【实验组网图】

          图2.5-1

【实验任务】

1．按上图2.5-1进行实验组网，并按下表进行服务器IP地址的配置（Linux_pc0作为DHCP服务器）。

表 网络配置表：

2．将子网 range配置成从192.168.199.100 到192.168.199.101

查看这三台机器的IP地址分配情况。

【实验指导】：

1. 配置DHCP服务器

1.1 打开DHCP配置对话框：

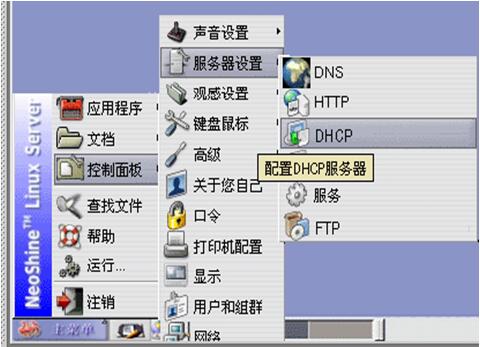

打开任意一台计算机，令其作为DHCP服务器，单击“主菜单” →“控制面板” →“服务设置” →“DHCP”,如图2.5-2所示，单击“DHCP”,进入DHCP配置窗口。

           图2.5-2  启动DHCP服务器配置

1.2 配置DHCP文件：

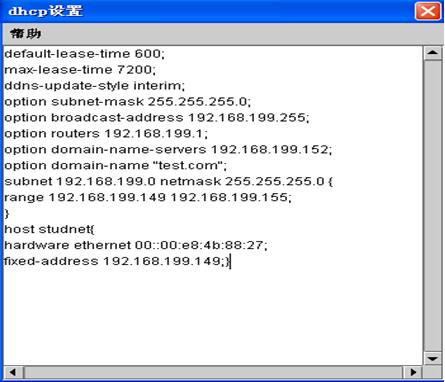

在配置对话框中，输入DHCP配置文件。注意：关键字和属性值之间要用空格隔开。如图2.5-3所示：

              图2.5-3 配置DHCP

1.3 配置文件说明：

如表2.5-1所示。

表2.5-1

保存退出：单击配置文件对话框右上角的“╳”符号，即可保存退出。

2. DHCP服务器测试：

2.1 启动DHCP服务器：

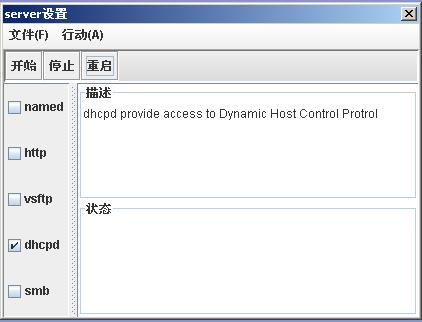

单击“主菜单” →“控制面板” →“服务设置” →“服务”,弹出如图2.5-4所示的服务启动对话框。选择“dhcpd”,单击“开始”。如果DHCP服务已经“开始”，则单击“重启”。

     图2.5-4 启动DHCP服务

若DHCP服务启动不成功，请检查配置文件，错误主要有以下几种情况：

• 关键字是否正确
• 关键字和其后面的属性值之间是否用空格隔开
• 所分配的IP地址是否与所配置的子网在同一网段

2.2 设置服务器端IP地址：

打开服务器，选择“主菜单” →“控制面板” →“网络”，进入网络配置对话框。在设备对话框，设置该服务器的静态IP地址。方法同实验1的“网络配置” →“IP地址设置”

2.3 配置客户端：

打开任意客户端，选择“主菜单” →“控制面板” →“网络”，进入网络配置对话框。在设备对话框，设置从DHCP服务器获得IP地址。方法同“网络配置” →“DHCP配置”

2.4 测试配置是否成功：

• 打开服务器桌面上的“虚拟终端”，输入ifconfig ，查看该服务器端的IP地址配置是否正确。
• 打开客户端上的“虚拟终端”，输入ifconfig,查看该客户端的IP地址。若客户端获得正确的IP地址，则配置成功。配置文件如下：

ddns-update-style interim;

ignore client-updates;

subnet 192.168.199.0 netmask 255.255.255.0{

option routers   192.168.199.1;

option subnet-mask  255.255.255.0;

option broadcast-address  192.168.199.255;

option domain-name-servers  192.168.199.5;

option domain-name  "www.huangli.com";

option time-offset -18000;

range 192.168.199.100  192.168.199.101;

default-lease-time 21600;

max-lease-time 43200;

}

【去实验】
