电感三端振荡器

1.实验目的

（1）掌握电感三端振荡电路的结构特点和基本原理。

（2）掌握电感三端振荡电路振荡频率的估算方法。

（3）了解晶体管的静态工作点对振荡器的起振过程、振荡频率和幅度的影响。

2.实验仪器

 双踪示波器

 频率计

 晶体管毫伏表

 直流稳压电源

 数字万用表

3. 实验电路及实验预习

  实验电路如图1所示。其中晶体管VT₁选用2N2222A晶体管。

  实验前应预习电抗三端振荡电路的基本原理。画出电路的交流通路。根据电路给定的元件值，估算电路中晶体管的静态工作点，估算振荡频率fosc 。填入表1。

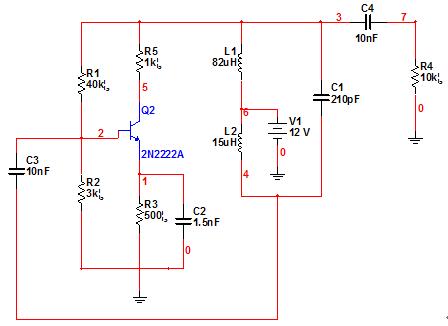

            图1 电感三端振荡电路

4.实验内容及步骤

（1）在电路窗口中，创建如图1所示的电感三端振荡电路。

（2）直流工作点的测试

断开基极耦合电容C3，用直流电压表测量管的直流工作点，填入表1。I_EQ由V_EQ /R_E计算得出，R_E为晶体管发射极串联电阻。

（3）振荡波形的观察及振荡频率的测量

用示波器和频率计连接负载输出端，观察信号波形和频率，调整电路中的有关元件的数值，使振荡幅度基本平稳，振荡频率fosc为(1±0.05)MHz。记录信号的幅度和频率，填入表1。

（4） 振荡频率的稳定度的测量

在振荡进入到稳幅阶段后，观察频率计的显示数据的变换，记录在（30～60）秒的时段内，计数频率的变化范围|Df|，估算其相对稳定度|Df|/fosc。

（5）（选做）起振时间的观察与测量

表4-2中给出了电阻R_E的几个数值，在将晶体管发射极串联电阻分别按R_E值设置的情况下，根据示波器的观察，测量振荡信号的起振时间 (①从电源接入到振荡信号开始出现之间的的时间长度。②从电源接入到到振荡信号幅度达到其稳定值的1/10之间的时长)，填入表2。I_EQ按(2)的方法得出。

分析管的直流静态工作点电流对起振过程的影响。在实验报告中给予论述。

表1：估算值和测量值

注：电压测量的相对偏差<|±0.05| 。频率测量的相对偏差<|±0.03| 。

表2：起振时间长度的测量
