晶体管差分混频电路

1.实验目的

（1）掌握晶体管差分电路实现混频的基本原理。

（2）掌握混频增益的计算和测量方法。

2.实验仪器

 双踪示波器

 调幅信号源

 频率计

 晶体管毫伏表

 直流稳压电源

 数字万用表

3. 实验电路及实验预习

  图1为晶体管差分混频的实验电路。

  实验前应预习差分电路和混频的基本原理。在实验报告中完成：

（1）根据图1电路给定的元件值，估算各管的直流工作点，估算输出选频网路的3dB通频带宽度和中心频率。填入表1 。

（2）写出图1电路的混频增益的表达式，写入实验报告。

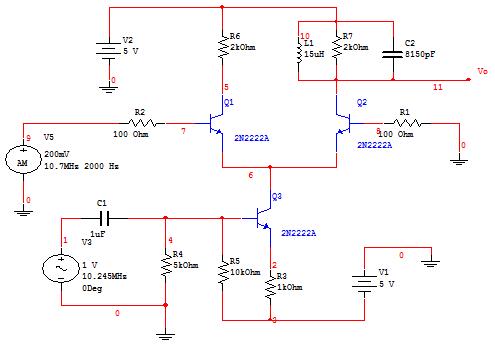

             图1 晶体管差分混频电路

4.实验内容及步骤

（1）在电路窗口中，创建如图1所示的差分混频电路。信号源V5为普通调幅（全载波调幅）信号(200mV幅度)，载频为10.7MHz，调制信号频率为2KHz，调制度m为50% 。混频方式为下混频。混频输出的中心频率为455KHz。

（2）测量管的静态工作点。

    断开信号源v_s (用短路线代替V5)和本振信号源v_os=V3。用直流电压表测量管Q1、Q1、Q3各极的电位，估算各管的静态直流电流工作点。如管未进入放大状态，应调整相关元件参数，使管处于放大状态。将数据填入表2。

（3）测量、调整输出选频回路的选频特性。

   输出端RLC选频回路的谐振频率应为混频输出信号的中心频率(本实验电路：455KHz)，3dB通频带宽度应大于调幅信号的频带宽度(本实验电路：2×2KHz)。

测量时，信号源v_s=V5改用单频正弦信号源。保持信号源的幅度(200mV幅度)不变，逐次改变载波信号源的频率，测量输出信号v_o的幅度和频率，填入表3。如选频回路未能满足谐振频率和带宽的要求，应调整有关元件的参数。

（4）观测混频信号输出，计算混频增益

   将本振信号幅度V_os分别按表4设置，测量调幅信号源载频的幅度V_sm和混频输出信号的载频幅度V_om ，计算混频增益V_om/V_sm 。测量混频输出信号包迹的变化幅度（V_osm），计算混频输出信号的调幅度。填入表4。

表1：实验预习

表2：静态直流工作点的测量值

表3：输出端选频回路的测量

表4 混频增益的测量与计算
