丙类放大电路

1.实验目的

（1）掌握丙类放大电路的基本原理和电路结构。

（2）了解丙类放大电路的工作状态的特点。

（3）掌握导通角、输出功率、效率的计算方法。

2.实验仪器

 双踪示波器

 频率计

 晶体管毫伏表

 直流稳压电源

 数字万用表

3. 实验电路及实验预习

  图1为丙类放大电路的原理型实验电路。晶体管采用MRF5812，管的输入特性曲线、输出特性曲线如图2所示。信号源为单频正弦信号，频率1MHz 。

  实验前应预习晶体管及丙类放大电路的相关原理。在实验报告中完成：

（1）改变基极偏置电压V3，信号源V1的幅度、频率不变，测量输出电压v_o的幅度V_om，如何根据V_om(V3)的关系曲线判断欠压、临界、过压状态。

（2）导通角θ_C的定义是什么？图1电路中的导通角等于多少？管的导通电压按0.75V计算。

（3）在临界状态下，输出功率P_o、放大效率η应如何计算？

                图1丙类放大实验电路

4. 实验内容及步骤

（1）在实验窗口建立图1所示的实验电路。

（2）测量基极调制特性，判断工作状态。

  保持信号源V1幅度为1V，频率1MHz 。基极偏置电压V3按表1依次设置，测量放大输出信号v_o的电压幅度V_om ，填入表1。在实验报告中画出基极调制特性曲线V_om(V3)，根据V_om(V3)的关系特点，判断使电路进入欠压状态、过压状态的V_im的范围，临界状态V_im的数值。

（3）在临界状态下，计算图1电路晶体管的导通角q_C，输出功率P_o和放大效率h。管的导通电压按0.75V计算。

表1：测量基极调制特性，判断工作状态 ( V1_m=1V , f=1MHz )

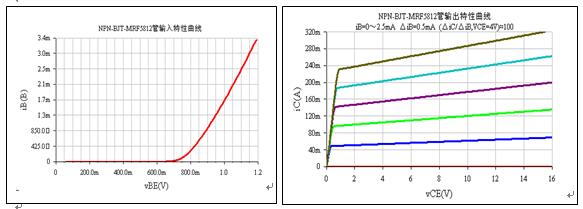

         图2-a MRF5812的输入特性曲线                            图2-b MRF5812的输出特性曲线
